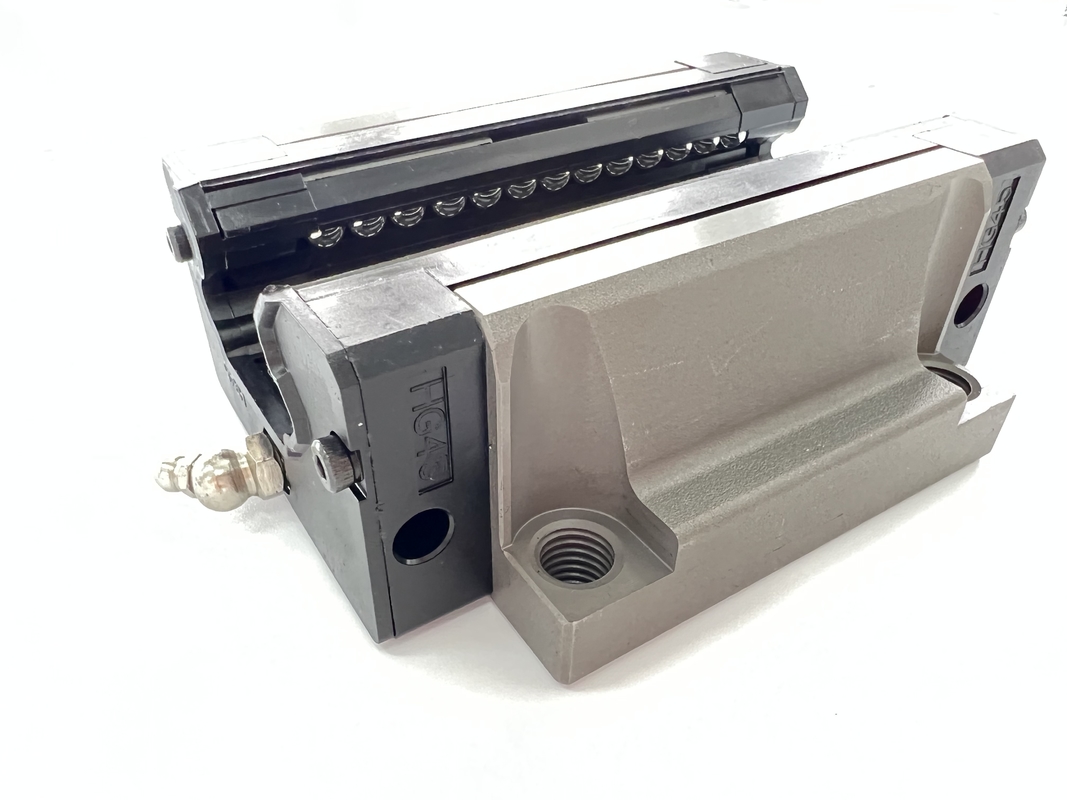

CNCマシン用リニアガイドスライド
  • CNCマシン用リニアガイドスライド
CNCマシン用リニアガイドスライド

CNCマシン用リニアガイドスライド

起源の場所 中国
ブランド名 ZANE
証明 CE，ISO
モデル番号 ZANE-ghw
プロダクト細部
商品名:
小型線形柵ガイド
素材:
ステンレス鋼
モデル番号:
HGW20CA、HGW2CHA
コア コンポーネント:
線形ガイド・レール
潤滑:
グリース、オイル
パフォーマンス:
低雑音高精度
線形ガイドのタイプ:
WのタイプかHのタイプまたはタイプRの
ブロック:
標準かフランジ
ガイドの幅:
15mm--65mm
ハイライト:

hgw15 リニア ガイド スライド、CNC マシン用リニア ガイド スライド、hgw20 リニア スライド ブロック

,

Linear Guide Slide for cnc machine

,

hgw20 linear slide block

製品の説明

hgw15 hgw20 cnc マシン用リニア ガイド レール ボール ベアリング スライダー



リニアガイドウェイの適用:

※1.マシニングセンター
* 2.工作機械、
* 3.精密加工
* 4.重い切削工具、
* 5.マーブルカッティングマシン
* 6.グラインダー
* 7.射出成形機
* 8.パンチ
* 9.自動化装置



モデル 組み合わせサイズ (mm) ブロックサイズ(mm) スライドレールサイズ(mm)

スライドレール固定ボルト
サイズ

 基本動固定荷重 基本固定定荷重 静的許容モーメント 重さ
Mr kN-m

Mp
kN-m

 私のkN-m

ブロック
kg

滑り台
キロ/メートル
H やあ N W B バイ c う L キル G 中 (A/B) T ティ h2 h3 ワー 時間 D 時間 d P え （んん） C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/φ4.5 6 8.9 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11.38 25.31 0.17 0.15 0.15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0.48 0.47 0.47 0.52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0.64 0.51 0.51 0.59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0.87 0.88 0.88 0.80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0.85 0.85 1.09 4.47
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12×35 77.57 155.93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


CNCマシン用リニアガイドスライド 0CNCマシン用リニアガイドスライド 1
