HGW15 リニアガイドウェイ
  • HGW15 リニアガイドウェイ
HGW15 リニアガイドウェイ

HGW15 リニアガイドウェイ

起源の場所 中国
ブランド名 ZANE
証明 CE，ISO
モデル番号 HGW15
プロダクト細部
商品名:
小型線形柵ガイド
素材:
鋼
組合せの高さ:
4-20mm
スライドの柵の高さ:
1-5mm
応用:
機械
タイプ:
直線運動の案内面
シリーズ:
HGW15
ブロック:
フランジ
ハイライト:

HGW15 リニアガイドウェイ、5mm リニアガイドウェイ、20mm ベアリングリニアガイド

,

5mm Linear Guideways

,

20mm bearing linear guide

製品の説明

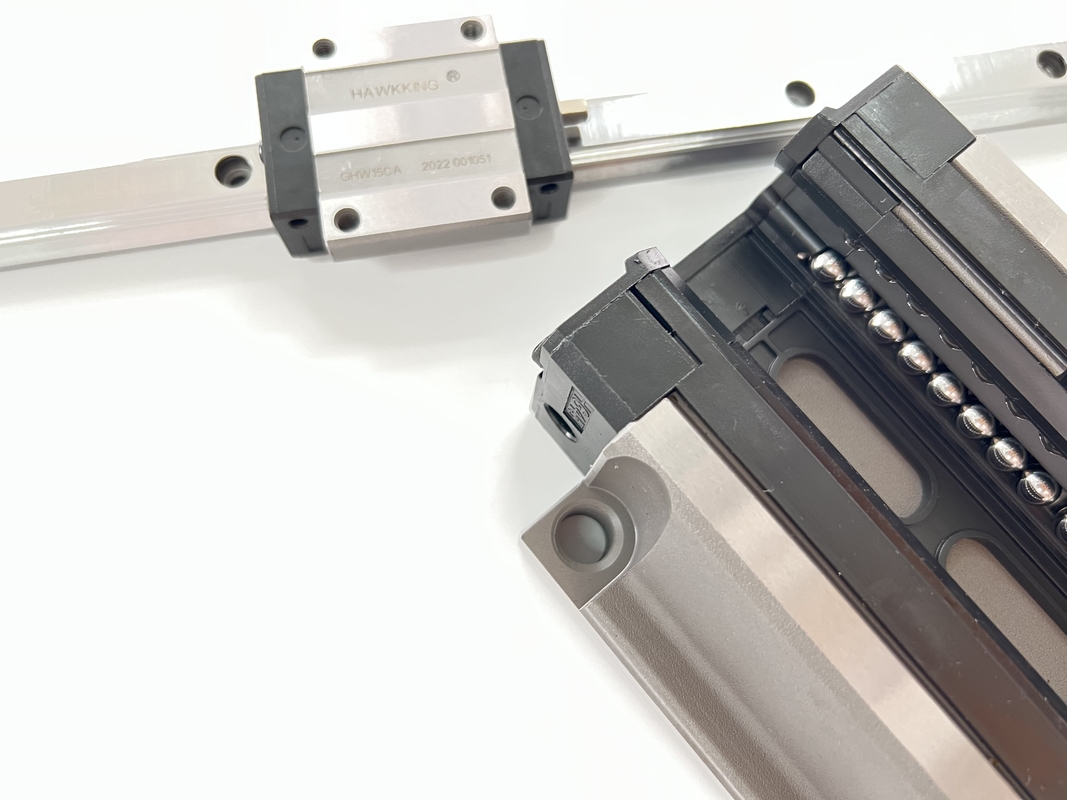

リニアガイドブロック Ghw プロファイル リニアガイド HGW15

上下左右の荷重を同時に受けられる
リニアスライドレールは特殊なバンドル構造設計により、平行接触方向の横荷重に耐えるスライドガイドとは異なり、上下左右の荷重を同時に受けることができます。機械の走行精度を引き起こしやすい面。


モデル 組み合わせサイズ (mm) ブロックサイズ(mm) スライドレールサイズ(mm)

スライドレール固定ボルト
サイズ

 基本動固定荷重 基本固定定荷重 静的許容モーメント 重さ
Mr kN-m

Mp
kN-m

 私のkN-m

ブロック
kg

滑り台
kgAi
H やあ N W B バイ c う L キル G 中 (A/B) T ティ h2 h3 ワー 時間 D 時間 d P え （んん） C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/φ4.5 6 8.9 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11.38 25.31 0.17 0.15 0.15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0.48 0.47 0.47 0.52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0.64 0.51 0.51 0.59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0.87 0.88 0.88 0.80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0.85 0.85 1.09 4.47
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12×35 77.57 155.93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89
