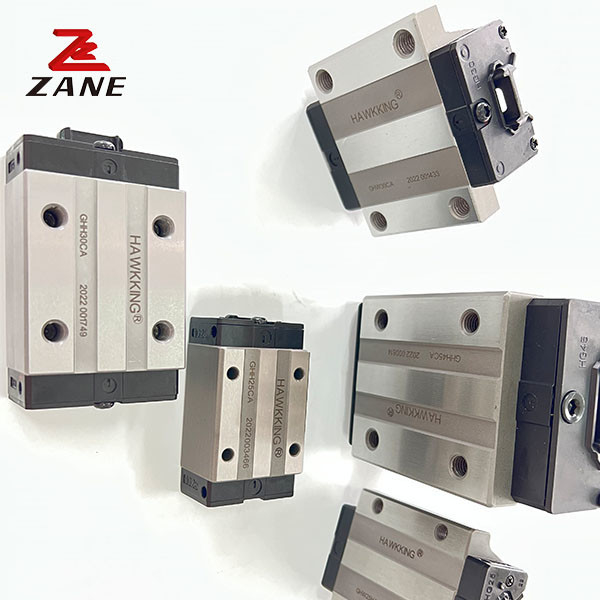

耐食性の線形ガイドウェイ 42mm の円形の線形柵 GEW30CA

Name: 耐食性の線形ガイドウェイ 42mm の円形の線形柵 GEW30CA
Brand: ZANE
SKU: ZANE-GEW
Price: 1.00 USD
Availability: InStock
Rating: 4.6 (170 reviews)

起源の場所	中国
ブランド名	ZANE
証明	CE，ISO
モデル番号	ZANE-GEW

プロダクト細部

製品名:

小型線形柵ガイド

標準:

セリウム、RoHS

サービス:

OEMはサービスをカスタマイズした

タイプ:

線形導体と車両ブロック

長さ:

必要に応じて切る

適用する:

機械類

特徴:

HIWINと交換可能

ハイライト:

耐食性リニアガイドウェイ、GEW30CA リニアガイドウェイ、42mm 円形リニアレール

GEW30CA Linear Guideways

42mm circular linear rail

製品の説明

Cnc標準化加工耐腐蝕性線形円形ガイド GEW30CA

利点

1組み合わさった

2L型または延長型で設計された

3自動調整能力

4スライダーとガイドレールは互換性があります.

5. すべての方向に高い硬さ

6この製品は安装し,操作し,輸送も簡単です.

7高精度加工:材料の最適化から完全に自動化された機器まで

8品質保証: 最も効率的なレーザー品質検査機器と自己開発のスライダーシミュレーション操作機器

9技術の革新:この製品は6件の発明特許を申請し,27件の特許を使用しています.

モデル	組み合わせのサイズ (mm)			ブロックサイズ (mm)														スライドレールのサイズ (mm)							スライドレール用のボルトの固定サイズ	基本動的固定負荷	基本固定固定負荷	許容される静的モメント			体重
																												ミスタークン	MP kN-m	私のKN-m	ブロック体重	スライド kg/m
	H	こんにちは	N	W	B について	バイ	C について	L1	L について	キ	K2	G	M について	T	ティ	h2	h3	Wr	HR	D	h	d	P	E について	(ニン)	C(kN)	Co (kN)
GEW15SA	24	4.5	18.5	52	41	5.5	-	23.1	40.1	14.8	3.5	5.7	M5/φ45	5	7	5.5	6	15	12.5	6	4.5	3.5	60	20	M3xl6	5.35	9.40	0.08	0.04	0.04	0.12	1.25
GEW15CA							26	39.8	56.8	10.15																7.83	16.19	0.13	0.10	0.10	0.21
GEW20SA	28	6	19.5	59	49	5	-	29	50	18.75	415	12	M6/φ55	7	9	6	6	20	15.5	9.5	8.5	6	60	20	M5xl6	7.23	12.74	0.13	0.06	0.06	0.19	2.08
GEW20CA							32	48.1	69.1	12.3																10.31	21.13	0.22	0.16	0.16	0.32
GEW25SA GEW25CA	33	7	25	73	60	6.5	一	35.5	59.1	21.9	4.55	12	M8/φ7	g	10	8	8	23	18	11	9	7	60	20	M6x20	11.40	19.50	0.23	0.12	0.12	0.35	2.67
							35	59	82.6	16.15																16.27	32.40	0.38	0.32	0.32	0.59
GEW30SA	42	10	31	90	72	9	-	41.5	69.5	26.75	6	12	M10/φ9	7	10	8	9	28	23	11	9	7	80	20	M6x25	16.42	28.10	0.40	0.21	0.21	0.62	4.35
GEW30CA							40	70.1	98.1	21.05																23.70	47.46	0.68	0.55	0.55	1.04
GEW35SA	48	11	33	100	82	9	-	45	75	28.5	7	7	M10/φ9	10	13	&5	&5	34	27.5	14	12	9	80	20	M6x25	16.42	28.10	0.40	0.21	0.21	0.62	4.35
GEW35CA							50	78	108	20																23.70	47.46	0.68	0.55	0.55	1.04
