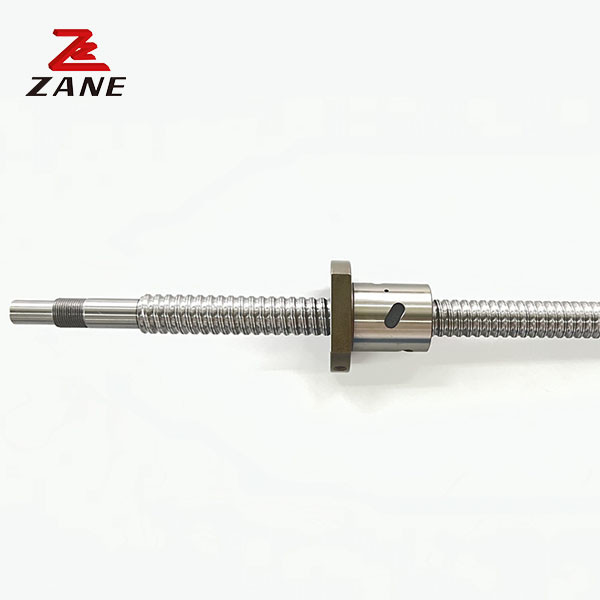

15x10CM ボールねじ AS 写真 100mm ミニ リニア ベアリング ボール リード スクリュー
  • 15x10CM ボールねじ AS 写真 100mm ミニ リニア ベアリング ボール リード スクリュー
15x10CM ボールねじ AS 写真 100mm ミニ リニア ベアリング ボール リード スクリュー

15x10CM ボールねじ AS 写真 100mm ミニ リニア ベアリング ボール リード スクリュー

起源の場所 中国
ブランド名 ZANE
証明 CE，ISO
モデル番号 UFSTYPE
プロダクト細部
製品名:
ボール・リード・スクリュー
ねじ直径:
12mm-100mm
ブロック:
フランジ
適用する:
CNCの機械化の部品
カスタマイズされたサービス:
支援
サイズ（Cm）:
100*15*10CM
ハイライト:

15x10CM ボールねじ、画像として 100mm ミニ ボールねじ、リニア ベアリング ボールねじ

,

AS Picture 100mm mini Ball Screw

,

linear bearing ball lead screw

製品の説明

UFSTYPE 精密ボールスクロール ミクロミニボールスクロールリードスクロール 線形ベアリング

製品説明

製品名
ボールスクリュー
材料
軸承鋼
色
AS 写真
配達時間
量
適用される産業
CNC機械工房,建材工房,機械修理工房,食品飲料工場
販売後サービス
ビデオ技術サポート,オンラインサポート
OEM/ODM
パーソナライズ サービス



15x10CM ボールねじ AS 写真 100mm ミニ リニア ベアリング ボール リード スクリュー 0





モデル 外径 鉛 鉄球直径 ナッツサイズ 珠のラップ ダイナミック名乗荷 静的定位負荷

硬い

kgf/μm
d 私は そうだ D A について B について L について W H X について Q について n CA について コア k
01204-T4 12 4 2.5 24 40 10 40 32 30 4. 5 - 4x1 902 1884 26
01604-T4 16 4 2. 381 28 48 10 40 38 40 5.5 M6 4x1 973 2406 32
01605-T3 5 3.175 28 48 10 42 38 40 5.5 M6 3x1 780 1168 32
01605-T4 5 3.175 28 48 10 50 38 40 5. 5 M6 4x1 1380 3052 32
01610-T3 10 3.175 28 48 10 57 38 40 5.5 M6 3x1 1103 2401 26
02004-T4 20 4 2.381 36 58 10 42 47 44 6.6 M6 4x1 1066 2987 38
02005-T4 5 3175 36 58 10 51 47 44 6. 6 M6 4x1 1551 3875 39
02504-T4 25 4 2. 381 40 62 10 42 51 48 6.6 M6 4x1 1180 3795 43
02505-T4 5 3.175 40 62 10 51 51 48 6.6 M6 4x1 1724 4904 45
02506-T4 6 3. 969 40 62 10 54 51 48 6.6 M6 4x1 2318 6057 47
02508-T4 8 4. 762 40 62 10 63 51 48 6.6 M6 4x1 2963 7313 49
02510-T4 10 4. 762 40 62 12 85 51 48 6.6 M6 4x1 2954 7295 50
03204-T4 32 4 2. 381 50 80 12 44 65 62 9 M6 4x1 1296 4838 51
03205-T4 5 3175 50 80 12 52 65 62 9 M6 4x1 1922 6343 54
03206-T4 6 3. 969 50 80 12 57 65 62 9 M6 4x1 2632 7979 57
03208-T4 8 4. 762 50 80 12 65 65 62 9 M6 4x1 3387 9622 60
03210-T4 10 6. 350 50 80 12 90 65 62 9 M6 4x1 4805 12208 61
04005-T4 40 5 3175 63 93 14 55 78 70 9 M8 4x1 2110 7988 63
04006-T4 6 3. 969 63 93 14 60 78 70 9 M6 4x1 2873 9913 66
04008-T4 8 4. 762 63 93 14 67 78 70 9 M6 4x1 3714 11947 70
04010-T4 10 6. 350 63 93 14 93 78 70 9 M8 4x1 5399 15500 73
05010-T4 50 10 6. 350 75 110 16 93 93 85 11 M8 4x1 6004 19614 85
05020-T4 20 7.144 75 110 16 138 93 85 11 M8 4x1 7142 22588 94
06310-T4 63 10 6. 350 90 125 18 98 108 95 11 M8 4x1 6719 25358 99
06320-T4 20 9525 95 135 20 149 115 100 13.5 M8 4x1 11444 36653 112
08010-T4 80 10 6. 350 105 145 20 98 125 110 13.5 M8 4x1 7346 31953 109
08020-T4 20 9525 125 165 25 154 145 130 13.5 M8 4x1 12911 47747 138
10020-T4 100 20 9525 150 202 30 180 170 155 17.5 M8 4x1 14303 60698 162







標準サイズ仕様の比較表





モデル 鉛の精度クラス 糸の方向 スレッド番号





標準スクリューコード





適用可能なナッツタイプ

外径

d



鉛1

数珠の直径

そうだ

 L/R
40 5 3.175 C7,C5,C3 R/L 1 04005 I,U,S について
6 3.969 C7,C5,C3 R 1 04006 U
8 4.762 C7,C5,C3 R 1 04008 U
10 6.35 C7,C5,C3 R/L 1 04010 I,U
40 6.35 C7,C5,C3 R 2 04040 E について
80 6.35 C7,C5,C3 R 2 04080 E について
50 5 3.175 C7,C5,C3 R 1 05005 S
10 6.35 C7,C5,C3 R/L 1 05010 I,U
50 7.938 C7,C5,C3 R 2 05050 E について
100 7.938 C7,C5,C3 R 2 50100 E について
63 10 6.35 C7,C5,C3 R 1 06310 I,U
20 9.525 C7,C5,C3 R 1 06320 U
80 10 6.35 C7,C5,C3 R 1 08010 I,U
20 9.525 C7,C5,C3 R 1 08020 U





精密研削螺旋の標準サイズ仕様比較表





モデル 鉛の精度クラス 糸の方向 スレッド番号





標準スクリューコード





適用可能なナッツタイプ

外径

d



鉛1

 数珠の直径 Da L/R
4 1 0.8 C7,C5,C3 R 1 00401 M について
6 1 0.8 C7,C5,C3 R 1 00601 M について
8 1 0.8 C7,C5,C3 R/L 1 00801 M について
2 1.2 C7,C5,C3 R/L 1 00802 M について
2.5 1.2 C7,C5,C3 R 1 0082.5 M,T
10 2 1.2 C7,C5,C3 R/L 1 01002 M,T
4 2 C7,C5,C3 R 1 01004 M,T
12 2 1.2 C7,C5,C3 R/L 1 01202 M について
4 2.5 C7,C5,C3 R 1 01204 U,T
5 2.5 C7,C5,C3 R 1 01205-A U,T,S
5 2.5 C7,C5,C3 R 1 01205-B M について
10 2.5 C7,C5,C3 R 2 01210-B VS
14 2 1.2 C7,C5,C3 R/L 1 01402 M について
4 2.5 C7,C5,C3 R 1 01404 T
16 2 1.2 C7,C5,C3 R/L 1 01602 M について
4 2.381 C7,C5,C3 R 1 01604 (N) I,U,T
5 3.175 C7,C5,C3 R/L 1 01605 I,U,T
10 3.175 C7,C5,C3 R/L 2 01610 I,U,T
16 2.778 C7,C5,C3 R 2 01616 E について
32 2.778 C7,C5,C3 R 2 01632 E について
20 4 2.381 C7,C5,C3 R 1 02004 (N) I,U
5 3.175 C7,C5,C3 R/L 1 02005 I,U,T,S
10 3.969 C7,C5,C3 R 1 02010 VS
20 3.175 C7,C5,C3 R 2 02020 VS,E,S
40 3.175 C7,C5,C3 R 2 02040 E について
25 4 2.381 C7,C5,C3 R 1 02504 (N) I,U
5 3.175 C7,C5,C3 R/L 1 02505 I,U,T,S
6 3.969 C7,C5,C3 R 1 02506 U
8 4.762 C7,C5,C3 R 1 02508 U
10 4.762 C7,C5,C3 R 1 02510-A I,U,T
25 3.969 C7,C5,C3 R 2 02525 E について
50 3.969 C7,C5,C3 R 2 02550 E について
32 4 2.381 C7,C5,C3 R 1 03204 (N) I,U
5 3.175 C7,C5,C3 R/L 1 03205 I,U,S について
6 3.969 C7,C5,C3 R 1 03206 U
8 4.762 C7,C5,C3 R 1 03208 U
10 6.35 C7,C5,C3 R/L 1 03210 I,U
20 6.35 C7,C5,C3 R 1 03220 E について
32 4.762 C7,C5,C3 R 2 03232 E について
64 4.762 C7,C5,C3 R 2 03264 E について
