| 起源の場所 | 中国 |
| ブランド名 | ZANE |
| 証明 | CE，ISO |
| モデル番号 | AFSTYPE |

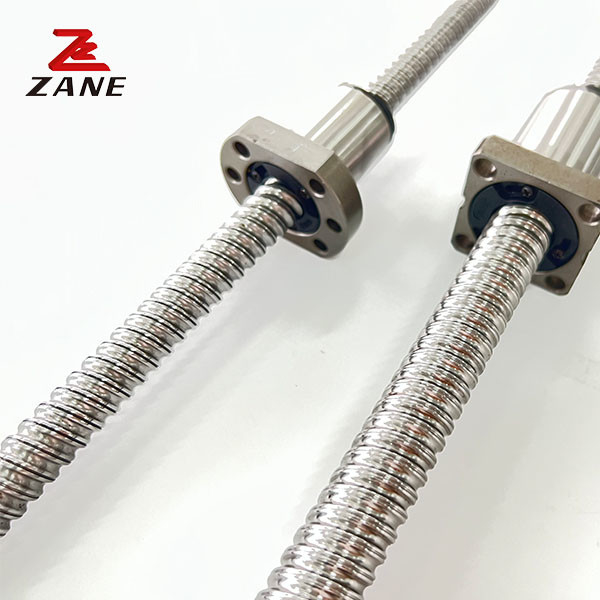

AFSTYPE 鉛螺栓 ボール螺栓 オーダーメイド ボール螺栓
精度クラスと軸間隔
ASRシリーズ (冷たい巻きボールスクロールと精密ボールスクロール) とBBSシリーズ (不?? 鋼冷たい巻きボールスクロール) は,3つの精密度グレード jisC5/Ct7 /Ct10を持っています.
軸間隔は,精度レベル0.005mm / 0.02mm/ 0.05mmに従って提供される.
材料と表面硬さ
ASRシリーズ (冷式ロールボールスクリューと精密ボール) スクロールシャフトスクリュー材料S55C (高周波消化),ナッツ材料scm415h (炭化化消化),ボールスクロール部品の表面硬さはhrc58以上.
BBSシリーズの螺旋軸の螺旋材料はSUS440C (高周波消化) とナッツ材料はsus440 (真空消化) (不?? 鋼冷式ロールボールスクロール).ボールスクロール部品の表面硬さはHRC55以上です.
| モデル | 外径 | 鉛 | 鉄球直径 | ナッツサイズ | 珠のラップ | ダイナミック名乗荷 | 静的定位負荷 |
硬いkgf/ μm |
||||||||
| d | 私は | そうだ | D | A について | B について | L について | W | X について | Y | Z | Q について | n | CA について | コア | k | |
| 01604-T4 | 16 | 4 | 2. 381 | 28 | 52 | 10 | 40 | 38 | 5.8 | 10 | 6 | M6 | 4x1 | 629 | 1270 | 1270 |
| 01605-T4 | 5 | 3175 | 50 | 780 | 1790 | 1790 | ||||||||||
| 02004-T3 | 20 | 4 | 2. 381 | 36 | 62 | 11 | 42 | 48 | 5.8 | 10 | 6 | M6 | 4x1 | 699 | 1617 | 1617 |
| 02005-T4 | 5 | 3.175 | 51 | 1130 | 2380 | 2380 | ||||||||||
| 02504-T4 | 25 | 4 | 2. 381 | 40 | 66 | 11 | 42 | 53 | 5.8 | 10 | 6 | M6 | 4x1 | 777 | 22052 | 22052 |
| 02505-T4 | 5 | 3175 | 51 | 1280 | 3110 | 3110 | ||||||||||
| 03204-T4 | 32 | 4 | 2. 381 | 50 | 76 | 11 | 44 | 63 | 5.8 | 10 | 6 | M6 | 4x1 | 871 | 2661 | 2661 |
| 03205-T4 | 5 | 3.175 | 50 | 82 | 13 | 52 | 67 | 7 | 12 | 7 | 1450 | 4150 | 4150 | |||
| 03210-T4 | 10 | 6. 350 | 53 | 90 | 15 | 90 | 71 | 9 | 15 | 9 | 4x1 | 3390 | 7170 | 7170 | ||
| 04005-T4 | 40 | 5 | 3175 | 60 | 94 | 15 | 55 | 75 | 9 | 15 | 9 | M8 | 4x1 | 1610 | 5330 | 5330 |
| 04010-T4 | 10 | 6. 350 | 63 | 108 | 18 | 93 | 85 | 11 | 18 | 11 | 4x1 | 3910 | 9520 | 9520 | ||
| 05005-T4 | 50 | 5 | 3.175 | 71 | 110 | 15 | 47 | 90 | 9 | 15 | 9 | M8 | 4x1 | 1450 | 5717 | 5717 |
| 05010-T4 | 10 | 6. 350 | 75 | 118 | 15 | 93 | 95 | 11 | 18 | 11 | M8 | 4x1 | 4450 | 12500 | 12500 | |
| 05020-T4 | 20 | 7.144 | 90 | 138 | 28 | 138 | 112 | 13.5 | 22 | 13 | M8 | 4x1 | 4644 | 14307 | 14307 | |
| 06310-T4 | 63 | 10 | 6. 350 | 90 | 138 | 22 | 98 | 112 | 13.5 | 22 | 13 | M8 | 4x1 | 5070 | 16600 | 16600 |
| 06320-T4 | 20 | 9525 | 95 | 148 | 28 | 149 | 118 | 13.5 | 22 | 13 | 4x1 | 7573 | 23860 | 23860 | ||
| 08010-T4 | 80 | 10 | 6. 350 | 105 | 156 | 22 | 98 | 130 | 13.5 | 22 | 13 | M8 | 4x1 | 5620 | 21300 | 21300 |
| 08020-T4 | 20 | 9525 | 118 | 168 | 28 | 154 | 140 | 13.5 | 22 | 13 | 4x1 | 8485 | 30895 | 30895 | ||
| 10020-T4 | 100 | 20 | 9525 | 140 | 204 | 28 | 180 | 170 | 17.5 | 28 | 17 | M10 | 4x1 | 9420 | 39183 | 39183 |
