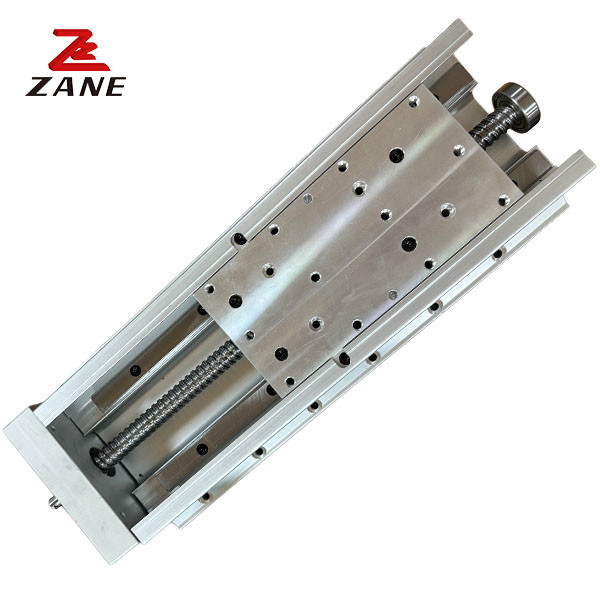

電気CNC線形ガイドは半滑走表200mmの打撃ZHH110を閉めた
  • 電気CNC線形ガイドは半滑走表200mmの打撃ZHH110を閉めた
電気CNC線形ガイドは半滑走表200mmの打撃ZHH110を閉めた

電気CNC線形ガイドは半滑走表200mmの打撃ZHH110を閉めた

起源の場所 中国
ブランド名 ZANE
証明 CE，ISO
モデル番号 ZHH110
プロダクト細部
製品名:
半封鎖滑走テーブル
材料:
ステンレス鋼
ネジ式:
鉛ねじ
モーターパワー:
400W
鉛ねじの外径:
16
打撃:
100～1000mm
評価されるモータ速度:
3000
鉛ねじの鉛:
5,10,20
最高速度:
250,500,1000
ハイライト:

半閉鎖した滑走表200mm

,

SS電気CNC線形ガイド

製品の説明

電動CNC線形ガイド 半閉式滑り台 200mmストローク ZHH110



1記述



完全に閉ざされたボールスクリュー線形モジュール:このモジュールは,半閉ざされた,美しく寛大なデザインに基づいて,不老鋼の防塵構造で追加されています.あらゆる種類のアプリケーションをサポートします特徴:高硬さ,高精度,高速,高負荷,高推力



2.仕様



モーターパワー 400W
繰り返し位置付けの精度 クラスC ±0.02MMとクラスP ±0.01MM
リードスクリューの外径 (a) 16
リードスクリューの鉛 (MM) 5 10 20
最大速度 (MM/SEC) 250 500 1000
最大負荷 ((KG) レベル 50 43 20
垂直 18 15 10
定数推力 (N) 1470 735 365
脳卒中 (MM) 100〜1000 (50間隔)
自動車の定速率 (RPM) 3000

                     電気CNC線形ガイドは半滑走表200mmの打撃ZHH110を閉めた 0                                             電気CNC線形ガイドは半滑走表200mmの打撃ZHH110を閉めた 1                                            電気CNC線形ガイドは半滑走表200mmの打撃ZHH110を閉めた 2

横断設置ユニット:MM 壁掛けユニット:MM垂直設置ユニット:MM

鉛 負荷 (kg) A について B について C について



5

 30 1000 140 280
50 900 120 150



10

 15 830 150 190
25 750 150 135
30 675 115 100
20 5 1500 1000 750
10 900 340 340

15



900



225



225


鉛 負荷 (kg) A について B について C について



5

 10 150 150 1260
20 70 70 630
30 45 45 450



10

 10 270 180 675
20 160 80 495
30 70 35 405
20 5 900 855 1350
10 360 270 675
15 100 95 585
鉛 負荷 (kg) A について C について



5

 5 370 370
10 360 360
12 360 360



10

 4 675 675
6 540 540
8 405 405
20 1 1440 1440
2 1080 1080
3 900 900



3私たちの会社



電気CNC線形ガイドは半滑走表200mmの打撃ZHH110を閉めた 3

電気CNC線形ガイドは半滑走表200mmの打撃ZHH110を閉めた 4

札:

ISOリニアガイドモジュール、カッティングエッジリニアガイドモジュール、ロボットアームリニアガイドモジュール,

半閉鎖した滑走表200mm,

SS電気CNC線形ガイド
