| 起源の場所 | 中国 |
| ブランド名 | ZANE |
| 証明 | CE，ISO |
| モデル番号 | ZCH60 |

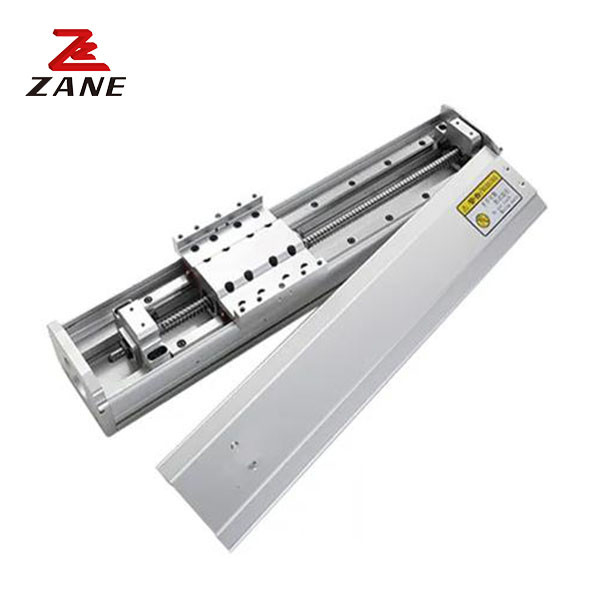

高精度完全閉ざされたスライディング ZCH60 テーブルモジュール 3Dプリンター用
1記述
線形ガイドモジュール スライディングテーブル: 単軸または複雑な多軸システムのための当社のシステム範囲の他の軸と組み合わせた普遍的な適用.ナデラの線形軸のビルディングブロックシステムは,モーターインターフェースまですべての線形運動技術の部品を提供します.: ローラーガイドまたは回転ボールガイド付きのシステムおよび望遠鏡軸,ベルト駆動,ボールスクリュー駆動,ラックおよびピニオン駆動,直接,交叉またはポータルリンクまたは単軸システムとして.
2.仕様
| モーターパワー | 100W | ||
| 繰り返し位置付けの精度 | クラスC ±0.02MMとクラスP ±0.01MM | ||
| リードスクリューの外径 (a) | 12 | ||
| リードスクリューの鉛 (MM) | 5 | 10 | |
| 最大速度 (MM/SEC) | 250 | 500 | |
| 最大負荷 ((KG) | レベル | 30 | 15 |
| 垂直 | 10 | 5 | |
| 定数推力 (N) | 360 | 180 | |
| 脳卒中 (MM) | 100-800 (50間隔) | ||
| 自動車の定速率 (RPM) | 3000 | ||
水平式装置
| 鉛 | 負荷 (kg) | A について | B について | C について |
|
5 |
10 | 500 | 45 | 120 |
| 30 | 250 | 20 | 35 | |
|
10 |
3 | 750 | 160 | 380 |
| 8 | 320 | 50 | 150 | |
| 15 | 300 | 30 | 70 |
壁掛け
| 鉛 | 負荷 (kg) | A について | B について | C について |
|
5 |
5 | 300 | 110 | 1150 |
| 10 | 150 | 40 | 540 | |
| 30 | 35 | 10 | 140 | |
|
10 |
3 | 350 | 150 | 700 |
| 8 | 135 | 50 | 300 | |
| 15 | 60 | 25 | 170 |
垂直設置
| 鉛 | 負荷 (kg) | A について | C について |
|
5 |
2 | 290 | 290 |
| 4 | 140 | 140 | |
| 10 | 60 | 60 | |
|
10 |
1 | 420 | 420 |
| 2 | 210 | 210 | |
| 5 | 85 | 85 |
双滑り座席 双滑り座席 スライド座席延長 スライド座席逆向き同時運動
