| 起源の場所 | 中国 |
| ブランド名 | ZANE |
| 証明 | CE，ISO |
| モデル番号 | EK06 |

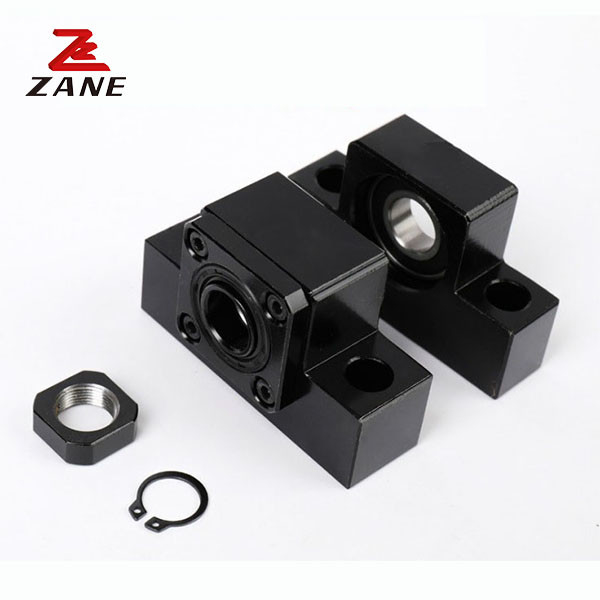

ボールスクリュー ボールスクリュー サポート シート EK シリーズ
1記述
ボールスクロール特殊ベアリングシート,市場ではボールスクロールサポートシートとしても知られています.鉛スクロールサポート.一般的にボールスクロールの両端に組み立てられます.それはボールスクリューの回転運動のためのサポートを提供し,ボールスクリューを固定することができますドライボールスクリューに加えて,また,トラペゾイドリードスクリューなどのリードスクリューの他の種類に使用することができます. または,スピラインなどの回転運動のためのサポートを提供する必要のある他の場合,光学軸など
2仕様
EK 固定側
| タイプ | d1 | L について | L1 | L2 | L3 | B について | H | b±002 | h±0.02 | B1 | H1 | P | X について | Y | Z |
| EK5 | 5 | 16.5 | 5.5 | 18.5 | 3.5 | 36 | 21 | 18 | 11 | 20 | 8 | 28 | 4.5 | - | - |
| EK6 | 6 | 20 | 5.5 | 22 | 3.5 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EK8 | 8 | 23 | 7 | 26 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EK10 | 10 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK12 | 12 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK15 | 15 | 25 | 6 | 36 | 5 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 11 | - | - |
| EK20 | 20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
浮遊側
| タイプ | d1 | L について | B について | H |
±0.02 b |
±0.02 h |
B1 | H1 | P | X について | Y | Z |
| EF6 | 6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EF8 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EF 10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | - | - |
| EF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
3会社
江苏ザーン機械技術株式会社 (株) は,ハイテク企業のハイテク機械トランスミッション製品です.同社は4つの支店を分別して,機械トランスミッション製品のさまざまなタイプの研究とマーケティングプロジェクトを管理しています.台湾YYCラックレベルエージェント,台湾ヘキング (HAWKKING) 線形ガイドレール,ボールスクリュー,ボールスクリューサポートシート,線形ガイドモジュール研究開発先駆者"優しさと感謝が 人生を豊かにする"は,ゼインの人々の永遠の成長の源です.
