| 起源の場所 | 中国 |
| ブランド名 | ZANE |
| 証明 | CE，ISO |
| モデル番号 | EK06 |

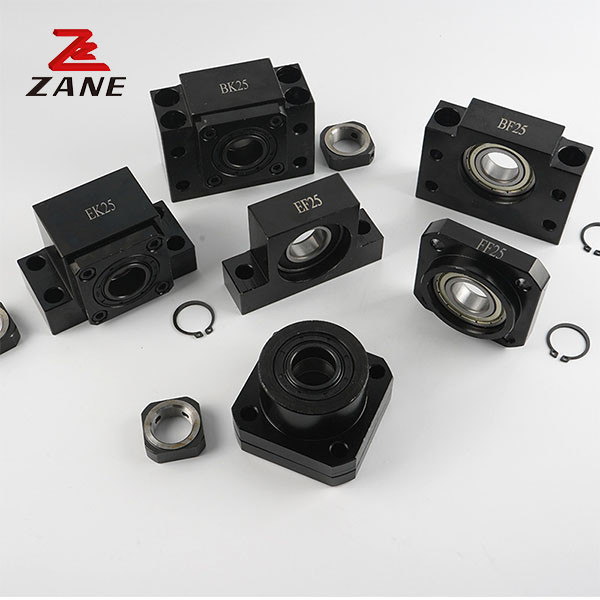

ボールスクリュー ボールスクリュー エンドサポートベアリング EK06 深溝ボール
1. EKシリーズ
接触角45の対接角球ベアリングによって開発された小型のボールベアリングを含むボールスクロールサポートは,高い硬さを得ることができます.安定回転性能の高精度横のサポートユニット 深い溝のボールベアリングを使用します.
ベアリング端サポート モデル番号:
固定側: EK06,EK08,EK10,EK12,EK15,EK20,EK25
フローティングサイド:EF06,EF08,EF10,EF12,EF15,EF20,EF25
2仕様
EK 固定側
| タイプ | d1 | L について | L1 | L2 | L3 | B について | H | b±002 | h±0.02 | B1 | H1 | P | X について | Y | Z |
| EK5 | 5 | 16.5 | 5.5 | 18.5 | 3.5 | 36 | 21 | 18 | 11 | 20 | 8 | 28 | 4.5 | - | - |
| EK6 | 6 | 20 | 5.5 | 22 | 3.5 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EK8 | 8 | 23 | 7 | 26 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EK10 | 10 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK12 | 12 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK15 | 15 | 25 | 6 | 36 | 5 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 11 | - | - |
| EK20 | 20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
浮遊側
| タイプ | d1 | L について | B について | H |
±0.02 b |
±0.02 h |
B1 | H1 | P | X について | Y | Z |
| EF6 | 6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EF8 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EF 10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | - | - |
| EF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
3私たちの会社
江苏ザーン機械技術株式会社 (株) は,ハイテク企業のハイテク機械トランスミッション製品です.同社は4つの支店を分別して,機械トランスミッション製品のさまざまなタイプの研究とマーケティングプロジェクトを管理しています.台湾YYCラックレベルエージェント,台湾ヘキング (HAWKKING) 線形ガイドレール,ボールスクリュー,ボールスクリューサポートシート,線形ガイドモジュール研究開発先駆者"優しさと感謝が 人生を豊かにする"は,ゼインの人々の永遠の成長の源です.
