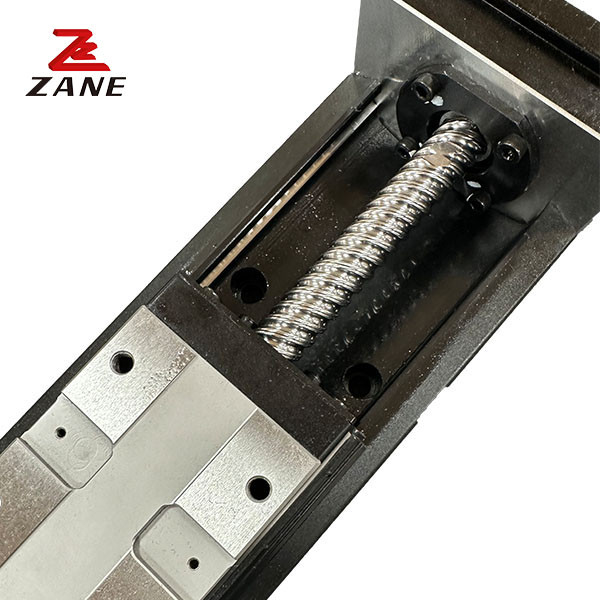

高精度 KK 自動システム用単軸ロボットリニアアクチュエータ
  • 高精度 KK 自動システム用単軸ロボットリニアアクチュエータ
高精度 KK 自動システム用単軸ロボットリニアアクチュエータ

高精度 KK 自動システム用単軸ロボットリニアアクチュエータ

起源の場所 中国
ブランド名 ZANE
証明 CE，ISO
プロダクト細部
モデル番号:
KKシリーズ
製品名:
直線運動
重量（kg）:
10
長さ:
340/440/540/640/740/940mm
幅:
86mm
材料:
鋼鉄の忍耐
基本構成要素:
球ねじ、耐える線形ガイド
パフォーマンス:
無雑音、高性能
適用される産業:
製造工場
ハイライト:

単一の軸線のロボット線形アクチュエーター

,

KKのロボット線形アクチュエーター

,

KKシリーズ線形ガイド モジュール

製品の説明

高精度KK単軸ロボット線形アクチュエータ



線形モジュールの説明



製品名
KK 単軸ロボット線形アクチュエータ
材料
合金
ブロックの種類
四角形,フランジ,長さ
精度度
C,H,P,HP,UP
プレロードコード
Z0,Z1,Z2
適用する
自動化装置 輸送機器CNC加工センターCNC切断機CNC磨削機 注射型機 電動放出機 プラノミラー高度な硬さと高負荷能力を要求する装置



高精度 KK 自動システム用単軸ロボットリニアアクチュエータ 0

高精度 KK 自動システム用単軸ロボットリニアアクチュエータ 1

ガイドの長さ

L2 (mm)

全長さ

L1 (mm)

 最大走行距離 (mm) G (mm) n 体重 (kg)
A1 スライドシート A2 スライドシート A1 スライドシート A2 スライドシート
100 159 36 - 20 2 0.48 -
150 209 86 34 15 3 0.6 0.67
200 259 136 84 40 3 0.72 0.79



高精度 KK 自動システム用単軸ロボットリニアアクチュエータ 2

ガイドの長さ

L2 (mm)

全長さ

L1 (mm)

 最大走行距離 (mm) G (mm) K (mm) n 体重 (kg)
A1 スライドシート A2 スライドシート A1 スライドシート A2 スライドシート
150 220 70 - 35 80 2 1 -
200 270 120 55 20 160 3 1.2 1.4
250 320 170 105 45 160 3 1.4 1.6
300 370 220 155 30 240 4 1.6 1.8



高精度 KK 自動システム用単軸ロボットリニアアクチュエータ 3

ガイドの長さ

L2 (mm)

全長さ

L1 (mm)

 最大走行距離 (mm) G (mm) K (mm) n m 体重 (kg)
A1 スライドシート A2 スライドシート A1 スライドシート A2 スライドシート
150 220 60 - 25 100 2 2 1.4 -
200 270 110 - 50 100 2 2 1.7 -
300 370 210 135 50 200 3 2 2.3 2.6
400 470 310 235 50 100 4 4 3.2 3.2
500 570 410 335 50 200 5 3 3.5 3.8
600 670 510 435 50 100 6 6 4.1 4.5



高精度 KK 自動システム用単軸ロボットリニアアクチュエータ 4

ガイドの長さ

L2 (mm)

全長さ

L1 (mm)

 最大走行距離 (mm) H (mm) n m 体重 (kg)
A1 スライドシート A2 スライドシート A1 スライドシート A2 スライドシート
340 440 210 100 70 3 2 5.7 6.5
440 540 310 200 20 5 3 6.9 7.7
540 640 410 300 70 5 3 8.0 8.8
640 740 510 400 20 7 4 9.2 10.0
740 840 610 500 70 7 4 10.4 11.2
940 1040 810 700 70 9 5 11.6 12.4



高精度 KK 自動システム用単軸ロボットリニアアクチュエータ 5

ガイドの長さ

L2 (mm)

全長さ

L1 (mm)

 最大走行距離 (mm) G (mm) H (mm) n m 体重 (kg)
A1 スライドシート A2 スライドシート A1 スライドシート A2 スライドシート
980 1089 828 700 40 90 7 5 18.6 20.3
1080 1189 928 800 15 40 8 6 20.3 22.0
1180 1289 1028 900 65 90 8 6 22.0 23.7
1280 1389 1128 1000 40 40 9 7 23.6 25.3
1380 1489 1228 1100 15 90 10 7 25.3 27.0



高精度 KK 自動システム用単軸ロボットリニアアクチュエータ 6

ガイドの長さ

L2 (mm)

全長さ

L1 (mm)

 最大走行距離 (mm) G (mm) H (mm) n m 体重 (kg)
A1 スライドシート A2 スライドシート A1 スライドシート A2 スライドシート
980 1098 811 659 40 90 7 5 29.4 32.3
1180 1298 1011 859 65 90 8 6 34.3 37.2
1380 1498 1211 1059 90 90 9 7 39.2 42.1
1680 1798 1511 1359 90 40 11 9 46.5 49.4





線形モジュールの梱包と配送



高精度 KK 自動システム用単軸ロボットリニアアクチュエータ 7高精度 KK 自動システム用単軸ロボットリニアアクチュエータ 8
