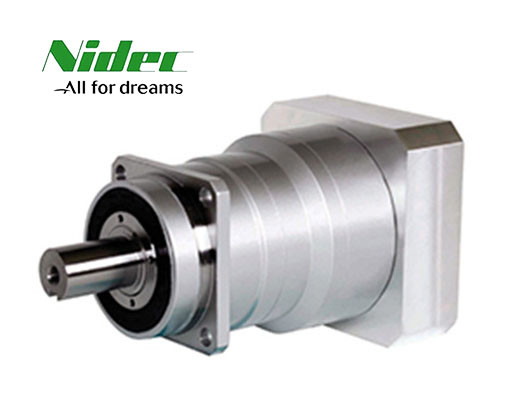

VRSシリーズNidec Shimpoの変速機伝達変速機の惑星の変速機の減力剤
  • VRSシリーズNidec Shimpoの変速機伝達変速機の惑星の変速機の減力剤
VRSシリーズNidec Shimpoの変速機伝達変速機の惑星の変速機の減力剤

VRSシリーズNidec Shimpoの変速機伝達変速機の惑星の変速機の減力剤

起源の場所 日本
ブランド名 Nidec
証明 CE,ISO
モデル番号 VRS
プロダクト細部
製品名:
Nidec Shimpoの変速機
製造者:
Nidec Shimpo
プロダクト シリーズ:
VRSシリーズ
体重 (kg):
5kg
フレームサイズ:
140
ギアリング 配置:
惑星系
最高の放射状の負荷:
10000N
最高の軸負荷:
9000N
適用する:
、オートメーション装置ロボティック、CNC機械
ハイライト:

VRSシリーズNidec Shimpoの変速機

,

Nidec Shimpo伝達変速機

,

Nidec Shimpoの惑星の変速機の減力剤

製品の説明

VRSシリーズ シンポ減速機 ニデック・シンポ 製造 トランスミッションギアボックス 惑星ギアボックス減速機

製品説明:

プラネタリギアボックス (Planetary gearbox) は,幅広い汎用性を持つ減速器の一種である.内部のギアは低炭素合金鋼の炭化化冷却および磨きまたはナイトライディングプロセスを採用する.惑星のギアボックスには,小さな構造のサイズの特徴があります惑星ギアボックスの内部ギアはスポンギアギアと螺旋ギアに分けられる.顧客は,アプリケーションのニーズに応じて適切な精密縮小機を選択することができます.

技術パラメータ:

フレーム

サイズ

 ステージ 割合

定額

出力トルク

最大

出力トルク

 緊急停止トルク

定額

入力速度

最大

入力速度

許可されている

ラジアル負荷

許可されている

軸負荷
[Nm] [Nm] [Nm] [rpm] オーケー [rpm] オーケー [N] [N]
140B 1 シングル 3 240 470 1000 2000 4000 6700 9000
4 240 700 1250 2000 4000 7400 9000
5 360 700 1250 2000 4000 7900 9000
6 360 700 1250 2000 4000 8300 9000
7 360 700 1250 2000 4000 8700 9000
8 360 700 1250 2000 4000 9100 9000
9 240 470 1000 2000 4000 9400 9000
10 240 470 1000 2000 4000 9700 9000
2 ダブル 15 240 470 1000 2000 4000 10000 9000
16 360 700 1250 2000 4000 10000 9000
20 360 700 1250 2000 4000 10000 9000
25 360 700 1250 2000 4000 10000 9000
28 360 700 1250 2000 4000 10000 9000
30 240 470 1000 2000 4000 10000 9000
35 360 700 1250 2000 4000 10000 9000
40 360 700 1250 2000 4000 10000 9000
45 240 470 1000 2000 4000 10000 9000
50 360 700 1250 2000 4000 10000 9000
60 360 700 1250 2000 4000 10000 9000
70 360 700 1250 2000 4000 10000 9000
80 360 700 1250 2000 4000 10000 9000
90 240 470 1000 2000 4000 10000 9000
100 240 470 1000 2000 4000 10000 9000



フレーム

サイズ

 ステージ 割合

最大

ラジアル負荷

最大

軸負荷

 体重

ちょっと待って

慣性 ≤19

ちょっと待って

慣性 ≤28

ちょっと待って

慣性 ≤38

ちょっと待って

慣性 ≤48
[N] [N] [kg] [Kgcm2] [Kgcm2] [Kgcm2] [Kgcm2]
140B

1

シングル

 3 10000 9000 17 - 12 20 42
4 10000 9000 - 7.4 15 37
5 10000 9000 - 5.8 13 36
6 10000 9000 - 4.9 13 35
7 10000 9000 - 4.1 12 34
8 10000 9000 - 3.8 12 34
9 10000 9000 - 3.6 11 34
10 10000 9000 - 3.4 11 33

2

2倍

 15 10000 9000 19 1.3 3.2 11 -
16 10000 9000 1.5 3.5 11 -
20 10000 9000 1.2 3.1 11 -
25 10000 9000 1.1 3.1 11 -
28 10000 9000 1.4 3.3 11 -
30 10000 9000 0.85 2.8 10 -
35 10000 9000 1.1 3.1 11 -
40 10000 9000 0.83 2.8 10 -
45 10000 9000 1.1 3.0 11 -
50 10000 9000 0.81 2.8 10 -
60 10000 9000 0.81 2.8 10 -
70 10000 9000 0.80 2.8 10 -
80 10000 9000 0.80 2.8 10 -
90 10000 9000 0.80 2.8 10 -
100 10000 9000 0.80 2.8 10 -



VRSシリーズNidec Shimpoの変速機伝達変速機の惑星の変速機の減力剤 0

VRSシリーズNidec Shimpoの変速機伝達変速機の惑星の変速機の減力剤 1

VRSシリーズNidec Shimpoの変速機伝達変速機の惑星の変速機の減力剤 2VRSシリーズNidec Shimpoの変速機伝達変速機の惑星の変速機の減力剤 3



シンポプラネタリギアボックスの特徴:

1) シンプルな構造で線形で,設置と保守が簡単です.



2) パンエマティック部品,電気部品,操作部品の先進的な世界的に有名なブランドコンポーネントを採用する.



3) 高圧のダブルクランクで,ダイの開閉を制御する.



4) 高度な自動化と知識化で動作し,汚染なし



5) 直接充填機と接着できる空気コンベヤーにリンクラーを適用します.
