| 起源の場所 | 日本 |
| ブランド名 | Nidec |
| 証明 | CE,ISO |
| モデル番号 | VRS |

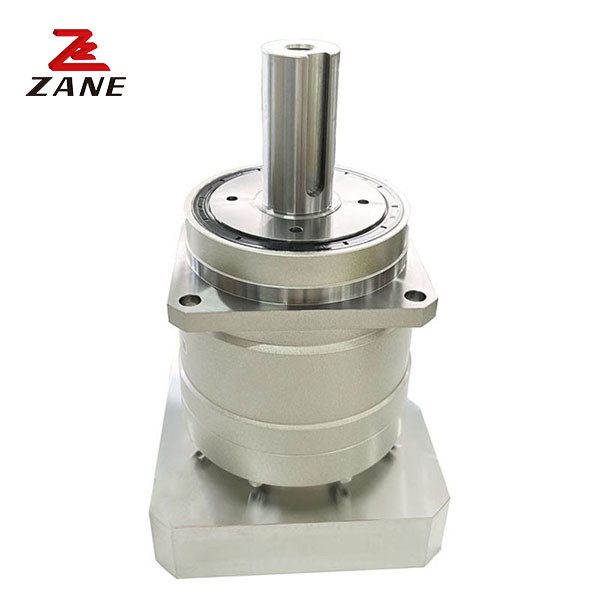

Nidec Shimpoギアボックス (Nidec Shimpo Gearbox) は,高度な信頼性を持つ工業用ギアボックスソリューションである.ギアボックストランスミッションの主要メーカーであるNidec Shimpoの製品である.VRSシリーズからNidecギアボックストランスミッションは060のフレームサイズと最大半径負荷3000Nを持っています,重さはわずか5KGです.それは,高い信頼性と強度を提供して,重用アプリケーションのために設計されています.ギアボックスは,最大トルク容量と効率のために設計されています.低騒音レベルで動作するNidec Shimpo ギアボックス は,耐久的で信頼性の高いギアボックスソリューションを必要とするあらゆる産業用アプリケーションに最適なソリューションです.
|
フレーム サイズ |
ステージ | 割合 |
定額 出力トルク |
最大 出力トルク |
緊急停止トルク |
定額 入力速度 |
最大 入力速度 |
許可されている ラジアル負荷 |
許可されている 軸負荷 |
| [Nm] | [Nm] | [Nm] | [rpm] オーケー | [rpm] オーケー | [N] | [N] | |||
| 180B | 1 シングル | 3 | 500 | 970 | 2200 | 1500 | 3000 | 12000 | 16000 |
| 4 | 750 | 1400 | 2750 | 1500 | 3000 | 13000 | 17000 | ||
| 5 | 750 | 1400 | 2750 | 1500 | 3000 | 14000 | 17000 | ||
| 6 | 750 | 1400 | 2750 | 1500 | 3000 | 15000 | 17000 | ||
| 7 | 750 | 1400 | 2750 | 1500 | 3000 | 16000 | 17000 | ||
| 8 | 750 | 1400 | 2750 | 1500 | 3000 | 17000 | 17000 | ||
| 9 | 500 | 970 | 2200 | 1500 | 3000 | 17000 | 17000 | ||
| 10 | 500 | 970 | 2200 | 1500 | 3000 | 18000 | 17000 | ||
| 2 ダブル | 15 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 | |
| 16 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 20 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 25 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 28 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 30 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 | ||
| 35 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 40 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 45 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 | ||
| 50 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 60 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 70 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 80 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 90 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 | ||
| 100 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 |
|
フレーム サイズ |
ステージ | 割合 |
最大 ラジアル負荷 |
最大 軸負荷 |
体重 |
ちょっと待って 慣性 ≤28 |
ちょっと待って 慣性 ≤38 |
ちょっと待って 慣性 ≤48 |
ちょっと待って 慣性 ≤65 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 180B |
1 シングル |
3 | 19000 | 17000 | 39 | - | 42 | 64 | 120 |
| 4 | 19000 | 17000 | - | 27 | 49 | 110 | |||
| 5 | 19000 | 17000 | - | 21 | 43 | 100 | |||
| 6 | 19000 | 17000 | - | 18 | 40 | 100 | |||
| 7 | 19000 | 17000 | - | 16 | 38 | 98 | |||
| 8 | 19000 | 17000 | - | 15 | 37 | 97 | |||
| 9 | 19000 | 17000 | - | 14 | 36 | 96 | |||
| 10 | 19000 | 17000 | - | 14 | 36 | 96 | |||
|
2 2倍 |
15 | 19000 | 17000 | 39 | 4.7 | 12 | 34 | - | |
| 16 | 19000 | 17000 | 5.4 | 13 | 35 | - | |||
| 20 | 19000 | 17000 | 4.3 | 12 | 34 | - | |||
| 25 | 19000 | 17000 | 4.2 | 12 | 34 | - | |||
| 28 | 19000 | 17000 | 4.9 | 13 | 35 | - | |||
| 30 | 19000 | 17000 | 3.2 | 11 | 33 | - | |||
| 35 | 19000 | 17000 | 4.1 | 12 | 34 | - | |||
| 40 | 19000 | 17000 | 3.2 | 11 | 33 | - | |||
| 45 | 19000 | 17000 | 4.0 | 12 | 34 | - | |||
| 50 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 60 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 70 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 80 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 90 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 100 | 19000 | 17000 | 3.1 | 11 | 33 | - |
1高精度とスムーズで静かな動作のために,独自の二次仕上げプロセスを持つ炭化物螺旋歯車
2. 1 パーツ出力軸と 2 軸承を搭載した惑星キャリア.
ギアリングの保証された調整
3. 軽量溶液のためのアルミボディ,腐食性環境に耐える
4. 入力シール IP65 入力保護
5モーターパイロットの直径を保証するアクティブセンターで最適化されたマウントシステム
モーターは任意の方向にインストールすることができます
6真のコンセントリック・クランプ接続,あなたのモーターに最適化 ダイナミックなパフォーマンスのための慣性の減少と高速運転のためのバランス
