| 起源の場所 | 日本 |
| ブランド名 | Nidec |
| 証明 | CE,ISO |
| モデル番号 | VRT |
SHIMPOは顧客基盤の 進化するニーズを満たす 高精度ギア技術の開発を 継続しています Shimpo power transmission technology which combines both mechanical and electronic engineering advancement has a proven track record of helping customers move towards the factory automation by supplying them能力のあるギア減速機は,包装機,ゲントリ,注射鋳造機,ピックと場所などのサーボモーターアプリケーションのための完璧なソリューションです.線形スライドこれらのプレスリリースで言及されている製品について質問または追加の情報が必要な場合は,私達に連絡することを躊躇しないでください.
|
フレーム サイズ |
ステージ | 割合 |
定額 出力トルク |
最大 出力トルク |
緊急停止トルク |
定額 入力速度 |
最大 入力速度 |
許可されている ラジアル負荷 |
許可されている 軸負荷 |
| [Nm] | [Nm] | [Nm] | [rpm] オーケー | [rpm] オーケー | [N] | [N] | |||
| 042 | 1 シングル | 4 | 9 | 18 | 35 | 4000 | 8000 | 290 | 300 |
| 5 | 9 | 18 | 35 | 4000 | 8000 | 310 | 330 | ||
| 6 | 9 | 18 | 35 | 4000 | 8000 | 330 | 360 | ||
| 7 | 9 | 18 | 35 | 4000 | 8000 | 350 | 380 | ||
| 8 | 9 | 18 | 35 | 4000 | 8000 | 360 | 410 | ||
| 9 | 6 | 12 | 30 | 4000 | 8000 | 380 | 430 | ||
| 10 | 6 | 12 | 30 | 4000 | 8000 | 390 | 450 | ||
| 2 ダブル | 16 | 9 | 18 | 35 | 4000 | 8000 | 460 | 500 | |
| 20 | 9 | 18 | 35 | 4000 | 8000 | 490 | 500 | ||
| 25 | 9 | 18 | 35 | 4000 | 8000 | 530 | 500 | ||
| 28 | 9 | 18 | 35 | 4000 | 8000 | 550 | 500 | ||
| 35 | 9 | 18 | 35 | 4000 | 8000 | 290 | 500 | ||
| 40 | 9 | 18 | 35 | 4000 | 8000 | 620 | 500 | ||
| 45 | 6 | 12 | 30 | 4000 | 8000 | 650 | 500 | ||
| 50 | 9 | 18 | 35 | 4000 | 8000 | 670 | 500 | ||
| 60 | 9 | 18 | 35 | 4000 | 8000 | 710 | 500 | ||
| 70 | 9 | 18 | 35 | 4000 | 8000 | 750 | 500 | ||
| 80 | 9 | 18 | 35 | 4000 | 8000 | 780 | 500 | ||
| 90 | 6 | 12 | 30 | 4000 | 8000 | 810 | 500 | ||
| 100 | 6 | 12 | 30 | 4000 | 8000 | 840 | 500 |
|
フレーム サイズ |
ステージ | 割合 |
最大 ラジアル負荷 |
最大 軸負荷 |
体重 |
ちょっと待って 慣性 ≤14 |
ちょっと待って 慣性 ≤19 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | |||
| 042 |
1 シングル |
4 | 1000 | 500 | 0.5 | 0.044 | 0.083 |
| 5 | 1000 | 500 | 0.038 | 0.077 | |||
| 6 | 1000 | 500 | 0.035 | 0.074 | |||
| 7 | 1000 | 500 | 0.033 | 0.072 | |||
| 8 | 1000 | 500 | 0.032 | 0.071 | |||
| 9 | 1000 | 500 | 0.031 | 0.070 | |||
| 10 | 1000 | 500 | 0.031 | 0.069 | |||
|
2 2倍 |
16 | 1000 | 500 | 0.7 | 0.039 | - | |
| 20 | 1000 | 500 | 0.034 | - | |||
| 25 | 1000 | 500 | 0.034 | - | |||
| 28 | 1000 | 500 | 0.038 | - | |||
| 35 | 1000 | 500 | 0.034 | - | |||
| 40 | 1000 | 500 | 0.030 | - | |||
| 45 | 1000 | 500 | 0.034 | - | |||
| 50 | 1000 | 500 | 0.030 | - | |||
| 60 | 1000 | 500 | 0.030 | - | |||
| 70 | 1000 | 500 | 0.030 | - | |||
| 80 | 1000 | 500 | 0.030 | - | |||
| 90 | 1000 | 500 | 0.030 | - | |||
| 100 | 1000 | 500 | 0.030 | - |
1高い硬さ&高いトルク
VRTseries精密惑星ギアボックスは高品質の合金鋼で作られ,ベアリングはベアリングを採用しています.高品質の材料は,高いトランスミッショントルクと大きな負荷容量を確保.
2低振動 低騒音
小さな振動と低騒音の惑星減速器と螺旋ギア構造は,VRTの強さを最大化することができます

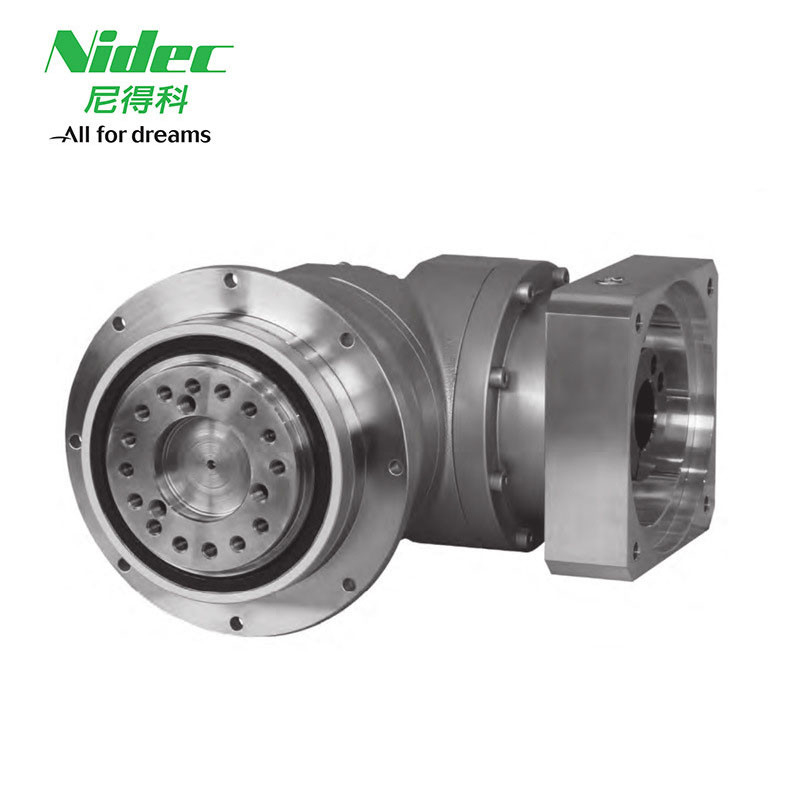

精密惑星ギアボックス
3高い位置付け精度
VRTシリーズの惑星式減速機は,高度な精度を保証する国内および広範な先進処理技術で製造されています.
4. 長い使用寿命
耐久性のある高度な合成油脂が採用され,長期間の保守は必要ありません.
密封し,油脂が漏れません
私達にいつでも連絡しなさい
