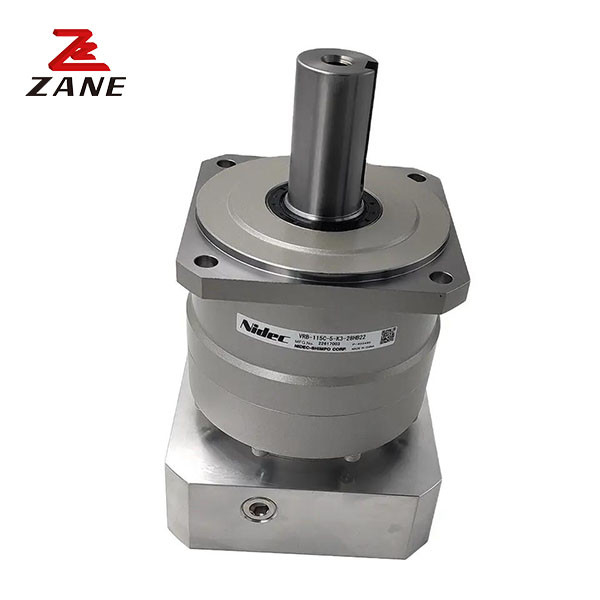

VRB シリーズ Shinpo 減速機 日本電産 Shinpo トランスミッション ギアボックス プラネタリー VRB090
  • VRB シリーズ Shinpo 減速機 日本電産 Shinpo トランスミッション ギアボックス プラネタリー VRB090
VRB シリーズ Shinpo 減速機 日本電産 Shinpo トランスミッション ギアボックス プラネタリー VRB090

VRB シリーズ Shinpo 減速機 日本電産 Shinpo トランスミッション ギアボックス プラネタリー VRB090

起源の場所 日本
ブランド名 Nidec
証明 CE,ISO
モデル番号 VRB
プロダクト細部
製品名:
Nidec Shimpoの変速機
製造者:
Nidec Shimpo
プロダクト シリーズ:
VRBシリーズ
重量（kg）:
5Kg
フレーム サイズ:
090
ギアリング 配置:
惑星系
最高の放射状の負荷:
2400N
最高の軸負荷:
2200N
適用する:
オートメーション装置、光起電企業、レーザー装置
ハイライト:

VRBシリーズ シンポ減速機、日本電産シンポ減速機、日本電産シンポ遊星減速機

,

Nidec Shimpo Reducer

,

Nidec Shimpo Planetary Reducer

製品の説明

製品説明:

ニデック・シンポ ギアボックス

ニデック・シンポのVRBシリーズギアボックスは 工業用には理想的な高性能ギアボックスです 最大軸負荷640Nで重量は5kgでVRBシリーズはロボット向けに理想的なソリューションですNidec Shimpoの高度なエンジニアリングとデザインにより 最高の性能,信頼性,最も要求の高い工業用ギアボックスソリューションの効率性.



技術パラメータ:

フレーム

サイズ

 ステージ 割合 定数出力トルク 最大出力トルク 緊急停止トルク 定数入力速度 最大入力速度 許可されている半径負荷 許容される軸負荷
[Nm] [Nm] [Nm] [rpm] オーケー [rpm] オーケー [N] [N]

















090





1

シングル

 3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
2倍 15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200




フレーム

サイズ



ステージ



割合

 最大放射負荷



最大

軸負荷



体重

慣性の瞬間 (φ8)

 慣性の瞬間 (φ14)



慣性の瞬間 (φ19)

 慣性の瞬間 (φ28))
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















090





1

シングル

 3 2400 2200 3.7 - 0.72 1.2 3.2
4 2400 2200 - 0.49 0.95 3.0
5 2400 2200   0.40 0.86 2.9
6 2400 2200 - 0.36 0.82 2.8
7 2400 2200 - 0.32 0.79 2.8
8 2400 2200 - 0.31 0.77 2.8
9 2400 2200 - 0.29 0.76 2.8
10 2400 2200 - 0.29 0.75 2.8











2倍

 15 2400 2200 4.2 0.13 0.28 0.72 -
16 2400 2200 0.15 0.30 0.74 -
20 2400 2200 0.13 0.28 0.72 -
25 2400 2200 0.12 0.28 0.71 -
28 2400 2200 0.14 0.29 0.73 -
30 2400 2200 0.10 0.25 0.70 -
35 2400 2200 0.12 0.27 0.71 -
40 2400 2200 0.099 0.25 0.70 -
45 2400 2200 0.12 0.27 0.71 -
50 2400 2200 0.098 0.25 0.69 -
60 2400 2200 0.098 0.25 0.69 -
70 2400 2200 0.097 0.25 0.69 -
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 -
100 2400 2200 0.097 0.25 0.69 -

VRB シリーズ Shinpo 減速機 日本電産 Shinpo トランスミッション ギアボックス プラネタリー VRB090 0

VRB シリーズ Shinpo 減速機 日本電産 Shinpo トランスミッション ギアボックス プラネタリー VRB090 1

特徴:

Nidec Shimpo ギアボックスは,低速で高いトルクを提供するように設計されており,重荷を上げたり,大きな荷物を移動させる必要のあるアプリケーションに最適です.つまり エネルギー消費と運用コストを削減するのに役立ちます.
