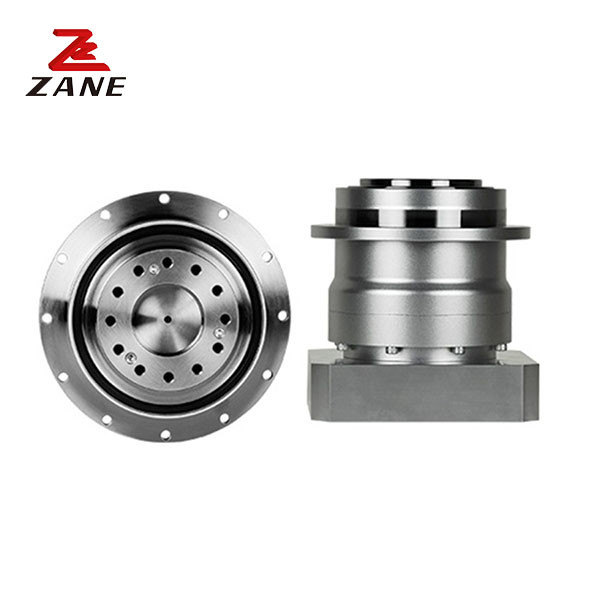

ロボットのための高精度 Shinpo ギアボックス遊星歯車減速機 VRB140
  • ロボットのための高精度 Shinpo ギアボックス遊星歯車減速機 VRB140
ロボットのための高精度 Shinpo ギアボックス遊星歯車減速機 VRB140

ロボットのための高精度 Shinpo ギアボックス遊星歯車減速機 VRB140

起源の場所 日本
ブランド名 Nidec
証明 CE,ISO
モデル番号 VRB
プロダクト細部
製品名:
Nidec Shimpoの変速機
製造者:
Nidec Shimpo
プロダクト シリーズ:
VRBシリーズ
体重 (kg):
6kg
フレームサイズ:
140
ギアリング 配置:
惑星系
最高の放射状の負荷:
9100N
最高の軸負荷:
8200N
適用する:
、オートメーション装置ロボティック、CNC機械
ハイライト:

高精度 Shimpo ギアボックス、ロボット遊星歯車減速機、遊星歯車減速機 VRB140

,

Robot Planetary Gear Reducer

,

Planetary Gear Reducer VRB140

製品の説明

製品説明:

Nidec Shimpoギアボックストランスミッションは,ロボット,自動化機器,およびCNC機械アプリケーションにおける信頼性と効率的な動作のために設計された高品質のギアボックスです.Nidec Shimpoが製造しているこのギアボックスは鉄材料で9100Nの最大射線負荷と惑星式ギアリングの配置で設計されています.自動化機械に最適です.

技術パラメータ:

フレーム

サイズ

 ステージ 割合 定数出力トルク 最大出力トルク 緊急停止トルク 定数入力速度 最大入力速度 許容される射線負荷 許容される軸負荷
[Nm] [Nm] [Nm] [rpm] オーケー [rpm] オーケー [N] [N]

















140





1

シングル

 3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 366 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
2倍 15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200




フレーム

サイズ



ステージ



割合

 最大放射負荷



最大

軸負荷

体重

 慣性の瞬間 (φ19) 慣性の瞬間 (φ)28) 慣性の瞬間 (φ38) 慣性の瞬間 (φ48)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















140





1

シングル

 3 9100 8200 16 - 12 20 42
4 9100 8200 - 7.5 15 37
5 9100 8200 - 5.8 14 36
6 9100 8200 - 4.9 13 35
7 9100 8200 - 4.1 12 34
8 9100 8200 - 3.8 12 34
9 9100 8200 - 3.6 11 34
10 9100 8200 - 3.5 11 34











2倍

 15 9100 8200 17 1.3 3.2 11 -
16 9100 8200 1.5 3.1 11 -
20 9100 8200 1.2 3.1 11 -
25 9100 8200 1.1 3.3 11 -
28 9100 8200 1.4 2.8 11 -
30 9100 8200 0.85 3.1 10 -
35 9100 8200 1.1 2.8 11 -
40 9100 8200 0.83 3.0 10 -
45 9100 8200 1.1 2.8 11 -
50 9100 8200 0.81 2.8 10 -
60 9100 8200 0.81 2.8 10 -
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 -
100 9100 8200 0.80 2.8 10 -



ロボットのための高精度 Shinpo ギアボックス遊星歯車減速機 VRB140 0ロボットのための高精度 Shinpo ギアボックス遊星歯車減速機 VRB140 1

装置の種類:

Nidec Shimpo ギアボックスは,スポンギア,ヘリカルギア,ベーブルギア,ワームギアを含む様々なギアタイプで利用できます.各ギアタイプには異なる利点とデメリットがあります.そして,道具の種類は,アプリケーションの特定の要件に依存します..
